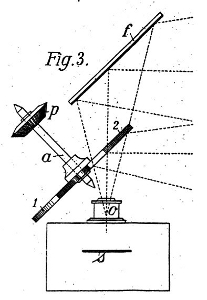

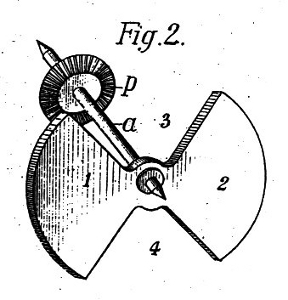

Dessin annexé au brevet n° 322.825 - figure 3Les vues stéréoscopiques étaient effectuées par le même objectif sur une bande sensible unique à déroulement vertical, en négatif. Devant cet objectif était ajouté un système de doubles miroirs présentant le même degré d'inclinaison. Le premier miroir, fixe, se trouvait en arrière plan par rapport à l'objectif.Dessin annexé au brevet n° 322.825 - figure 2 Le second miroir se plaçait entre l'objectif et le premier miroir. Construit en hélice et tournant sur un axe synchronisé avec le défilement de la bande, ce miroir laissait visible par intermittence le miroir au second plan. Lors de la rotation, l'image impressionnée sur la bande sensible correspondait au reflet dans les deux miroirs en alternance d'un même sujet sous deux angles légèrement différents, à des instants légèrement décalés.

Il ne reste aucun exemplaire connu de cet appareil.
